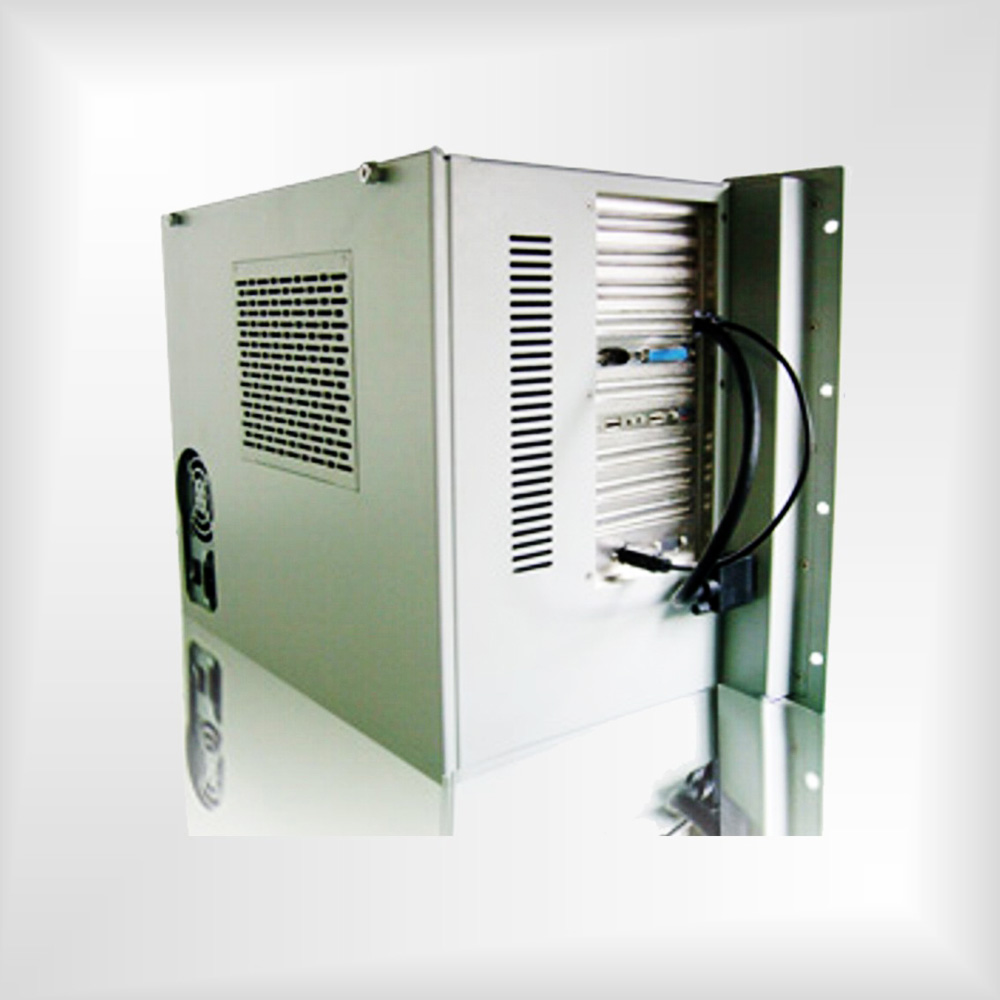

ICP-152TA
028-85455325
·19″8U上架工作站,15"高亮度LCD
·集LCD显示，操作键盘，滑动触摸鼠标，工控CPU主板于一体的工作站
·工控开关电源，触摸板，结构紧楱，安装简便
·多槽无源底板，簿膜键盘, 它是整合型一体化低成本解决方案
·适合于传统IPC用户和新型自动化产品用户，易于维护和升级
·集LCD显示，操作键盘，滑动触摸鼠标，工控CPU主板于一体的工作站
·工控开关电源，触摸板，结构紧楱，安装简便
·多槽无源底板，簿膜键盘, 它是整合型一体化低成本解决方案
·适合于传统IPC用户和新型自动化产品用户，易于维护和升级
·ICP-152集LCD显示，操作键盘，滑动触摸鼠标，工控CPU主板于一体的工作站
· 适合19"标准上架机柜，含15"高亮度LCD，多槽无源底板，簿膜键盘
· 整合型一体化低成本解决方案，工控开关电源，触摸板，结构紧楱，安装简便
·适合于传统 IPC用户和新型自动化产品用户，易于维护和升级
· 适合19"标准上架机柜，含15"高亮度LCD，多槽无源底板，簿膜键盘
· 整合型一体化低成本解决方案，工控开关电源，触摸板，结构紧楱，安装简便
·适合于传统 IPC用户和新型自动化产品用户，易于维护和升级
驱动架 1个3.5"软驱位，2个3.5"硬盘位和1个5.25" 光驱位
USB接口 前置1个USB接口
扩展接口 PCI×4、ISA×3 和PICMG×2
薄膜键盘 72个数据键，其中12个功能键和60数据输入键
触摸鼠标 1个触摸鼠标
键盘鼠标口 支持1个PS/2 键盘鼠标 口
电源通用 300W-600W带PFC功能的开关电源
操作系统 Linux,MS-DOS,Windows 3.1/95/98/CE,ME/2000/NT,WinXP,OS/2
结构
构造 19″8U上架工作站
面板 8mm厚高强度铝合金面板，经拉丝硬质阳极氧化
颜色 工业灰（可OEM）
尺寸 483mm(W) × 356mm(H)×269.9(D) mm
环境
工作温度 -10 ℃~50 ℃
储存温度 -20℃~60℃
工作湿度 5%-95% 非冷凝
振动 5-17Hz，0.1寸双峰位移；17-640Hz，1.56峰一峰加速
冲击 10G峰一峰加速度，在X，Y，Z轴方向可持续15MS
EMC CE/FCC A级
推荐搭配ICA-865G P4级CPU卡
CPU 支持 Intel Socket 775 Pentium 4 /Celeron 处理器
FSB 533/800MHz，支持最大3.2GHz
系统内存 双通道 DDR ，2个2.5V DDR DIMM插槽
支持 DDR400/333/266 DIMM，最大4GB
显示控制器 865G 集成图形控制器，支持 3D/2D增强功能
865G可以以2.7 GB/s (DDR333) 的速度访问系统内存中的
图形数据或3.2 GB/s (DDR400)的速度访问
以太网 Intel82562EZ 10/100Base-T和82540EM千兆以太网(可选）支持全双工模式
输入/输出端 2个PCI EIDE通道，最多支持4个 ATA-100 IDE 支持 PIO
Mode 4 的传输模式设备，速率最高100MB/sec
8个USB 2.0接口，2 个COM口，1个LPT口
1 个 FDD，支持1.2M/1.44M/2.88M FDD
PS/2 鼠标/键盘接口
底板 ICP-152底板,标准ICA-6108P4（ICA-6110P4/可选, 带有10个扩展槽）
密封膜键盘
密封膜键盘包含72个数据键，其中12个功能键和60数据键，允许用户直接输入数据. 用户还能在附带的扩展键盘口通过一个
外接键盘连接到ICP-152。
电源
额定功率 300W~600W（可选）
输入电压 100~240VAC@47-63Hz
输出电压/电流 +3.3V输出电流：28A
+5V输出电流:30A
+12V输出电流:20A
MTBF 120,000小时
安全性 UL/CSA/TUV/CE/3C认证
类别 ATX/AT（可选）
LCD
面板类型 a-Si TFT-LCD
尺 寸 15"TFT LCD
长 宽 比 4:3
灰阶时间 5/11 (Tr/Tf) ms
对 比 度 400:1
亮 度 250 cd/㎡
分 辨 率 1024 X 768
像素点距 0.297 x 0.297 mm
色 彩 16.7M
视觉广角 65/65/45/55 (L/R/U/D)
外形尺寸 326.5 x 253.5 x 11.2 mm (WxHxD)
显示区域 304.1 x 228.1 mm (WxH)
显示模式 Normally White
功 耗 10.25 W
面板净重 1,000 g
信号接口 1ch LVDS
背光类型 2 CCFLs
背光寿命 100,000 hours
输入电压 12V
亮度控制 支持OSD控制
触摸屏（可选）
类型 4线电阻式
分辨率 15"连续
触摸范围 305×229
光传输率 76％±2
透光率 80％-90％
操作压力 25G(一般标准)-35G
阳抗特性 300
平均位移差 1%
寿命 500万次以上
接口 RS-232/USB (可选)
操作系统 Windows,NT,UNIX,LINUX,NOVELL,DOS等系统
其他特性 产品厚度：0.7mm-3.1mm ,
工作电压：4V-6V ,消耗
电流：≦60ma(含滑鼠耗电量),
传输介面：RS-232（双向）及 PS/2通讯埠 ,
传送速率：38.4K Baud ,阻抗特性：300Ω ,
采用强化玻璃底材 ,抗环境特性：防静电、防辐射防水、防尘、防油污
订购信息
ICP-152A 8U/15'' LCD/300WATX/6108P4
ICP-152T A 8U/15'' LCD/300WAT/6808P4( 带触摸屏)
USB接口 前置1个USB接口
扩展接口 PCI×4、ISA×3 和PICMG×2
薄膜键盘 72个数据键，其中12个功能键和60数据输入键
触摸鼠标 1个触摸鼠标
键盘鼠标口 支持1个PS/2 键盘鼠标 口
电源通用 300W-600W带PFC功能的开关电源
操作系统 Linux,MS-DOS,Windows 3.1/95/98/CE,ME/2000/NT,WinXP,OS/2
结构
构造 19″8U上架工作站
面板 8mm厚高强度铝合金面板，经拉丝硬质阳极氧化
颜色 工业灰（可OEM）
尺寸 483mm(W) × 356mm(H)×269.9(D) mm
环境
工作温度 -10 ℃~50 ℃
储存温度 -20℃~60℃
工作湿度 5%-95% 非冷凝
振动 5-17Hz，0.1寸双峰位移；17-640Hz，1.56峰一峰加速
冲击 10G峰一峰加速度，在X，Y，Z轴方向可持续15MS
EMC CE/FCC A级
推荐搭配ICA-865G P4级CPU卡
CPU 支持 Intel Socket 775 Pentium 4 /Celeron 处理器
FSB 533/800MHz，支持最大3.2GHz
系统内存 双通道 DDR ，2个2.5V DDR DIMM插槽
支持 DDR400/333/266 DIMM，最大4GB
显示控制器 865G 集成图形控制器，支持 3D/2D增强功能
865G可以以2.7 GB/s (DDR333) 的速度访问系统内存中的
图形数据或3.2 GB/s (DDR400)的速度访问
以太网 Intel82562EZ 10/100Base-T和82540EM千兆以太网(可选）支持全双工模式
输入/输出端 2个PCI EIDE通道，最多支持4个 ATA-100 IDE 支持 PIO
Mode 4 的传输模式设备，速率最高100MB/sec
8个USB 2.0接口，2 个COM口，1个LPT口
1 个 FDD，支持1.2M/1.44M/2.88M FDD
PS/2 鼠标/键盘接口
底板 ICP-152底板,标准ICA-6108P4（ICA-6110P4/可选, 带有10个扩展槽）
密封膜键盘
密封膜键盘包含72个数据键，其中12个功能键和60数据键，允许用户直接输入数据. 用户还能在附带的扩展键盘口通过一个
外接键盘连接到ICP-152。
电源
额定功率 300W~600W（可选）
输入电压 100~240VAC@47-63Hz
输出电压/电流 +3.3V输出电流：28A
+5V输出电流:30A
+12V输出电流:20A
MTBF 120,000小时
安全性 UL/CSA/TUV/CE/3C认证
类别 ATX/AT（可选）
LCD
面板类型 a-Si TFT-LCD
尺 寸 15"TFT LCD
长 宽 比 4:3
灰阶时间 5/11 (Tr/Tf) ms
对 比 度 400:1
亮 度 250 cd/㎡
分 辨 率 1024 X 768
像素点距 0.297 x 0.297 mm
色 彩 16.7M
视觉广角 65/65/45/55 (L/R/U/D)
外形尺寸 326.5 x 253.5 x 11.2 mm (WxHxD)
显示区域 304.1 x 228.1 mm (WxH)
显示模式 Normally White
功 耗 10.25 W
面板净重 1,000 g
信号接口 1ch LVDS
背光类型 2 CCFLs
背光寿命 100,000 hours
输入电压 12V
亮度控制 支持OSD控制
触摸屏（可选）
类型 4线电阻式
分辨率 15"连续
触摸范围 305×229
光传输率 76％±2
透光率 80％-90％
操作压力 25G(一般标准)-35G
阳抗特性 300
平均位移差 1%
寿命 500万次以上
接口 RS-232/USB (可选)
操作系统 Windows,NT,UNIX,LINUX,NOVELL,DOS等系统
其他特性 产品厚度：0.7mm-3.1mm ,
工作电压：4V-6V ,消耗
电流：≦60ma(含滑鼠耗电量),
传输介面：RS-232（双向）及 PS/2通讯埠 ,
传送速率：38.4K Baud ,阻抗特性：300Ω ,
采用强化玻璃底材 ,抗环境特性：防静电、防辐射防水、防尘、防油污
订购信息
ICP-152A 8U/15'' LCD/300WATX/6108P4
ICP-152T A 8U/15'' LCD/300WAT/6808P4( 带触摸屏)
